Un e-MatriX creează „flăcări” din vapori de apă și are nevoie de apă. Dacă șemineul este amplasat într-un loc unde nu puteți aduce o țeavă de apă, folosiți un kit de pompă cu rezervor în locul unei conexiuni la rețea. Iată întreaga instalare, pas cu pas.
Acest ghid este scris pentru e-MatriX, dar același kit și aceeași metodă se aplică și pentru e-Slim Linear, CAS500 și CAS1000. Dacă doriți codurile de eroare, le găsiți în ghidul nostru pentru coduri de eroare și piese de schimb.
Cutia pompei trebuie să fie mai jos decât ieșirea rezervorului. Altfel, pompa nu se poate amorsa, iar șemineul va semnala o eroare de apă chiar de la prima utilizare. Tot restul din acest ghid poate fi ajustat – acesta nu.
Alimentare cu apă
Aveți cu adevărat nevoie de o pompă?
Există două moduri de a alimenta șemineul cu apă. Alegerea depinde de locul unde este instalat șemineul, nu de modelul pe care îl aveți.
Nu este furnizat niciun rezervor cu kitul de pompă. Îl alegeți pe al dumneavoastră, iar pentru acesta există câteva cerințe clare. Oricum, aceeași regulă se aplică: folosiți doar apă filtrată sau decalcifiată.
Pregătire
Alegerea rezervorului potrivit
Rezervorul trebuie să îndeplinească patru cerințe. Să fie din plastic, dintr-un material care nu reacționează cu apa. Să nu fie complet etanș – trebuie să permită intrarea aerului, altfel apa nu va curge. Să poată fi așezat pe un suport sau raft astfel încât ieșirea să fie mai sus decât cutia pompei. Și să fie ușor de accesat, deoarece necesită curățare.
Dimensiunea determină cât de des va trebui să reumpleți rezervorul:
| Model | Consum de apă | 10 litri vă oferă |
|---|---|---|
| e-MatriX mood / 800 / 1600 ST | aprox. 200 ml/h | aprox. 50 ore de funcționare |
| e-MatriX linear | aprox. 400 ml/h | aprox. 25 ore de funcționare |
| CAS500 | aprox. 200 ml/h | aprox. 50 ore de funcționare |
| CAS1000 | aprox. 400 ml/h | aprox. 25 ore de funcționare |
| e-Slim Linear 1200/450 | aprox. 400 ml/h | aprox. 25 ore de funcționare |
| e-Slim Linear 1700/450 | aprox. 600 ml/h | aprox. 16,5 ore de funcționare |
| e-Slim Linear 2200/450 | aprox. 800 ml/h | aprox. 12,5 ore de funcționare |
Acestea sunt valorile orientative ale producătorului și nu iau în calcul evaporarea din rezervor. Manualul de utilizare Faber indică 0,15 l/h pentru modelele mood și 800/1600 ST și 0,3 l/h pentru linear – dimensionați rezervorul după valoarea mai mare.
Ce trebuie să aveți la îndemână
- O bormașină cu spirală sau pânză de 16-20 mm, aleasă în funcție de materialul rezervorului.
- Un cuțit ascuțit pentru a tăia țeava albastră la lungime.
- Clești pentru colierele albe.
- Două șuruburi pentru montaj, dacă cutia pompei se montează pe perete.
Poziționare
Unde ar trebui să fie pompa și rezervorul?
- La maximum 2 metri de șemineu.
- Cutia pompei sub ieșirea rezervorului – întotdeauna.
- Rezervorul și pompa pot fi amplasate la maximum 2 metri sub nivelul apei din bazinul șemineului. Nu plasați niciodată rezervorul deasupra șemineului.
- Suficient spațiu față de părțile sub tensiune, astfel încât eventualele scurgeri să nu ajungă la electronice.
- Cutia pompei se așază cu picioarele în jos – pe podea sau agățată pe fantele de pe spate folosind două șuruburi la 90 mm distanță, ieșite 5-10 mm.
- Ambele trebuie să rămână accesibile: rezervorul pentru umplere și curățare, cutia pompei pentru întreținere.

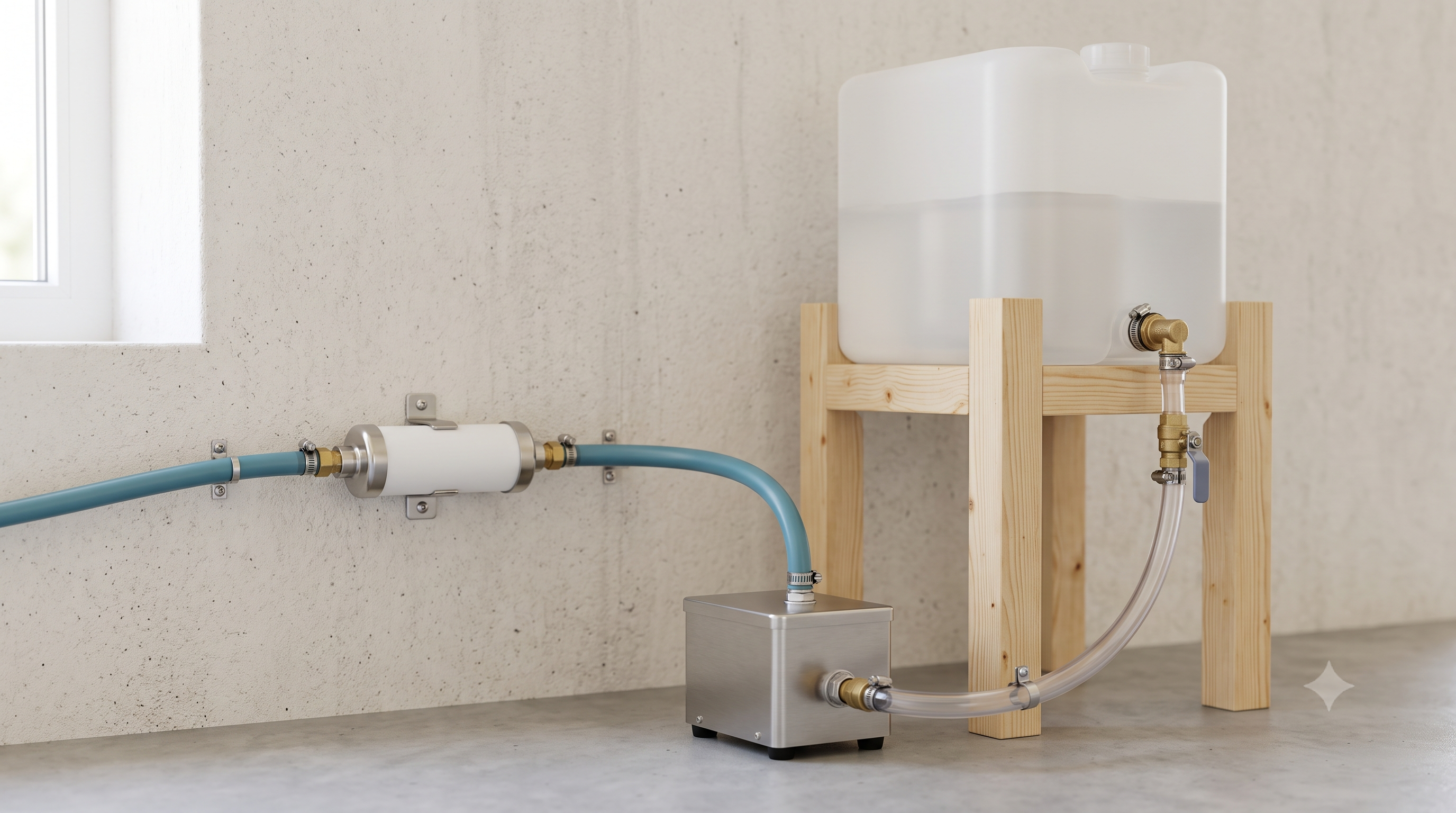

În practică, cerința de înălțime înseamnă aproape întotdeauna că rezervorul stă pe un mic suport sau raft, cu cutia pompei pe podea dedesubt. Stabiliți acest lucru înainte de a găuri rezervorul.
Pas cu pas
Montarea rezervorului, a țevilor și a alimentării electrice
Vă recomandăm ca racordurile să fie realizate de un instalator autorizat, pentru o montare sigură și etanșă.
- Găuriți rezervorul. 16-20 mm, cât mai aproape de fund – astfel folosiți toată apa din rezervor.
- Montați trecerea. Scoateți piulița de plastic, introduceți trecerea în orificiu cu garnitura de cauciuc pe exterior și strângeți piulița pe interior.
- Trasați țeava transparentă. Introduceți complet țeava transparentă de 500 mm peste capătul zimțat al trecerii și fixați un colier alb în jurul acesteia.
- Montați robinetul. Conectați celălalt capăt al țevii la robinetul de apă. Robinetul poate fi orientat în oricare direcție.
- Conectați pompa. Țeava transparentă de la cutia pompei se montează pe cealaltă parte a robinetului. Montați coliere pe ambele părți – dar nu acolo unde ar împiedica maneta robinetului.
- Țeava albastră în ieșirea pompei. Introduceți-o complet; aproximativ 12 mm de țeavă trebuie să intre în racord.
- Către filtrul de apă. Urmăriți săgeata de direcție a fluxului de pe filtru – țeava de la pompă trebuie să intre în intrarea filtrului.
- De la filtru la foc. Tăiați o lungime potrivită de țeavă albastră și conectați-o de la ieșirea filtrului la robinetul cu bilă și filtrul cu plasă de la șemineu.
- Alimentare. Conectați cablul la cutia pompei și celălalt capăt la terminalul aparatului dumneavoastră. Pentru e-MatriX și CAS500/1000 folosiți cablul cu 2 căi (A). Cablul cu 3 căi (B) este destinat exclusiv modelului e-Slim Linear.
- Prima pornire. Umpleți rezervorul, deschideți robinetul și verificați dacă apa este vizibilă în furtunul transparent la intrarea în pompă. Dacă nu este, scoateți pentru scurt timp furtunul albastru de ieșire din cutia pompei pentru a permite apei să pătrundă și să amorseze pompa.
Cutia pompei nu trebuie să funcționeze niciodată fără apă. Dacă începeți să auziți clar pompa, rezervorul este aproape gol – completați-l. Dacă rămâne complet fără apă, șemineul se va opri cu o eroare de apă, iar pompa se poate deteriora.
Zi de zi
Reumplere, curățare și defecțiuni
După conectarea apei și a alimentării electrice, cutia pompei alimentează cu apă șemineul ori de câte ori acesta solicită. Pompa funcționează silențios și nu ar trebui să fie auzită în mod normal. Dacă începe să se audă, de obicei rezervorul este aproape gol.
Reumplere
Când rezervorul se golește, focul se oprește și semnalează nivel scăzut de apă. Reumpleți rezervorul, apoi resetați șemineul – procedura este descrisă în ghidul nostru de coduri de eroare.
Curățarea rezervorului
Curățați rezervorul la fiecare patru săptămâni. Închideți robinetul dintre rezervor și cutia pompei. Scoateți clema albă cea mai apropiată de cutia pompei cu un clește, trageți furtunul transparent de pe robinet și scoateți rezervorul. Adăugați puțin detergent de vase, curățați toate suprafețele cu o perie moale și clătiți bine cu apă curată, astfel încât să nu rămână reziduuri.
Depunerile de calcar sunt cea mai frecventă cauză a defecțiunilor la un șemineu cu vapori de apă. Apa filtrată sau decalcifiată prelungește durata de viață a pompei, a supapei solenoide și a traductoarelor – iar daunele cauzate de calcar nu sunt acoperite de garanție.
Piese de schimb
Piese pentru pompă și conectarea la apă
Mai jos găsiți codurile originale Faber pentru funcționarea pompei și conectarea la apă. Trimiteți-ne codul piesei împreună cu numele modelului și seria, iar noi vă vom comunica prețul și termenul de livrare.
- Kit accesorii pentru pompă (rezervorul nu este inclus) Faber 400001562
- Cablu de conectare (A) pentru pompă, 2 căi, L=2 m - cablul necesar pentru un e-MatriX Faber 06023876
- Filtru de apă în linie - filtrul principal pe alimentarea cu apă Faber 06023397
- Filtru tip plasă Faber 06023605
- Set de conectare la apă (robinet cu bilă, fitinguri și cleme) Faber 06023373
- Țeavă de apă ¼" (Ø6,4 mm) - se vinde la metru Faber 06023606
- Clema de siguranță ¼" Faber 06023885
- Conector drept ¼" cu robinet cu bilă Faber 06023884
- Kit adaptor ½" + 2 m furtun de apă – pentru racordare la rețea Faber 06023594
Kitul de pompă mai vechi cu codul 211477 a fost retras și înlocuit cu 400001562. Dacă aveți un kit mai vechi, vă putem ajuta să identificați piesele potrivite – trimiteți-ne un e-mail cu seria șemineului dumneavoastră.
Întrebări frecvente
Întrebări comune
Rezervorul de apă trebuie să fie mai sus decât pompa?
Da. Cutia pompei trebuie poziționată întotdeauna sub ieșirea rezervorului, astfel încât pompa să se poată amorsa cu apă. Rezervorul și pompa pot fi amplasate la maximum 2 metri sub nivelul apei din bazinul șemineului, iar rezervorul nu trebuie niciodată plasat deasupra aparatului.
Kitul de pompă include și rezervorul de apă?
Nu. Kitul de pompă se livrează fără rezervor, pentru a putea alege unul potrivit spațiului disponibil. Rezervorul trebuie să fie din plastic, ventilat (nu complet etanș) și ușor accesibil pentru curățare.
Ce dimensiune trebuie să aibă rezervorul?
Un rezervor de 10 litri oferă aproximativ 50 de ore de funcționare pentru un e-MatriX mood sau 800/1600 ST și aproximativ 25 de ore pentru un e-MatriX linear. Alegeți un rezervor mai mare dacă doriți să realimentați mai rar.
La ce distanță poate fi pompa față de șemineu?
Maximum 2 metri. Rezervorul și pompa pot fi amplasate, de asemenea, la cel mult 2 metri sub nivelul apei din bazinul șemineului.
Ce cablu este necesar pentru un e-MatriX?
Cablul cu 2 fire (A), cod piesă 06023876. Cablul cu 3 fire (B) aparține modelului e-Slim Linear și nu trebuie folosit la un e-MatriX.
Pot folosi apă de la robinet în rezervor?
Nu. Faber recomandă utilizarea apei filtrate sau decalcifiate. Apa de la robinet conține calcar, care se depune pe pompă, pe supapa electromagnetică și pe traductoare și, în timp, declanșează coduri de eroare. Deteriorările cauzate de calcar nu fac obiectul garanției.
Cât costă un kit de pompă sau o piesă de schimb?
Prețurile depind de model, varianta piesei și disponibilitatea actuală, astfel că fiecare solicitare este cotată individual. Trimiteți-ne codul piesei împreună cu denumirea modelului și seria, iar noi vă vom comunica prețul și termenul de livrare.
Nu sunteți sigur de configurația dumneavoastră?
Vindem și asigurăm service pentru șeminee cu vapori de apă din 2012. Trimiteți-ne câteva fotografii cu spațiul unde vor fi amplasate rezervorul și pompa, împreună cu denumirea modelului și seria de pe plăcuța de identificare – vom analiza înainte să începeți găurirea.
Trimiteți-ne un e-mail la info@bioethanol-fireplace.co.uk
Acest ghid se bazează pe instrucțiunile de instalare pentru Kitul Accesoriu Pompă (08/54487/0, ediția 2) și pe manualul de utilizare Faber pentru e-MatriX linear, e-MatriX mood și e-MatriX 800/1600 ST (doc. 40012119-2240). Lucrările la instalația de apă și electricitate trebuie efectuate de un instalator calificat.
